Sơ đồ kết nối dàn âm thanh sân khấu chuẩn, có bản vẽ chi tiết

Không thể phủ nhận được vai trò quan trọng của âm thanh trong các sự kiện sân khấu. Bởi nó là linh hồn của một buổi sự kiện. Âm thanh giúp tạo ra không khí, cảm xúc và tăng tính tương tác của khán giả với chương trình. Bên cạnh đó, chất lượng âm thanh cũng là một trong những yếu tố quan trọng không kém.

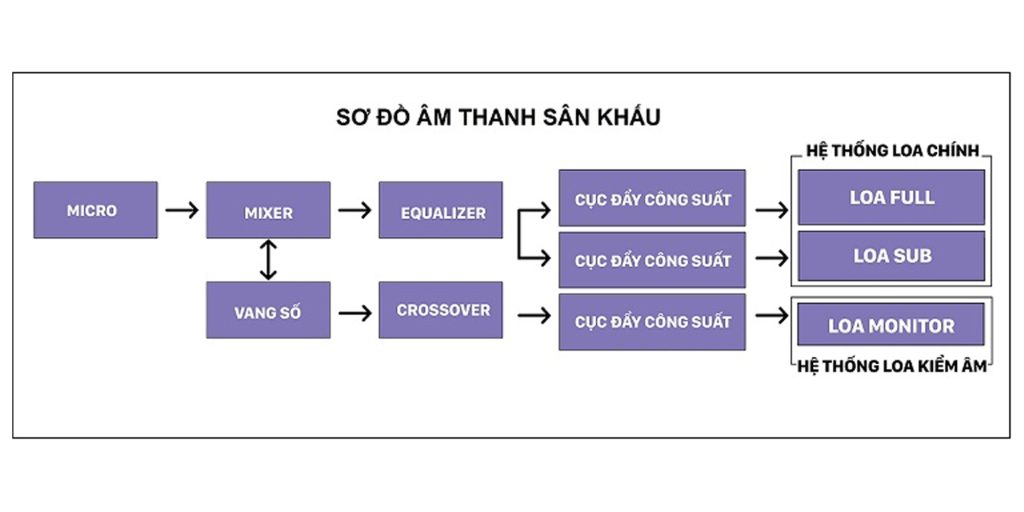

1. Nguyên lý kết nối của dàn âm thanh sân khấu cơ bản

Trong một dàn âm thanh sân khấu bất kỳ, các thiết bị được chia là 3 phần gồm: Thiết bị đầu vào, thiết bị xử lý trung tâm và thiết bị đầu ra. Để kết nối một dàn âm thanh sân khấu đúng kỹ thuật, bạn cần tuân thủ các nguyên tắc cơ bản và sơ đồ kết nối. Cụ thể như sau:

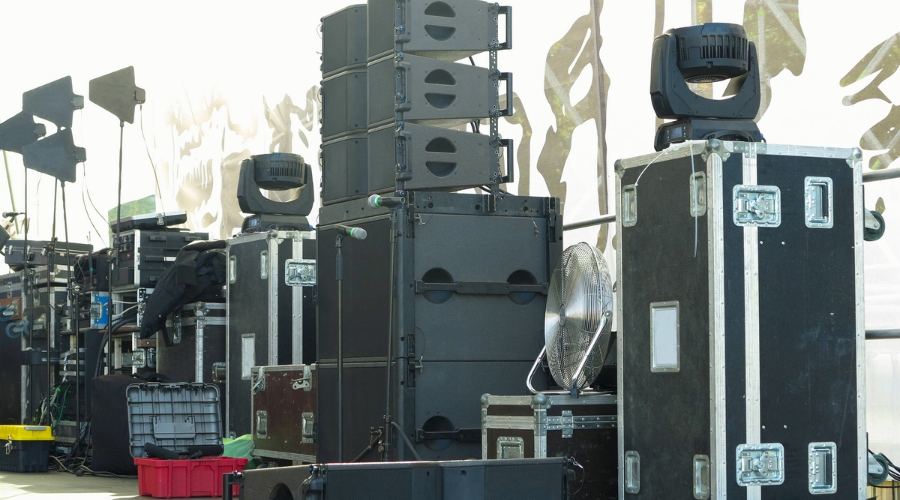

1.1. Tín hiệu âm thanh

Lấy các tín hiệu output từ các nguồn âm thanh từ các nguồn như micro, đàn, máy tính,… gửi đến bảng mixer. Mixer sẽ nhận tín hiệu âm thanh này, điều chỉnh và phân phối đến các thiết bị khác.

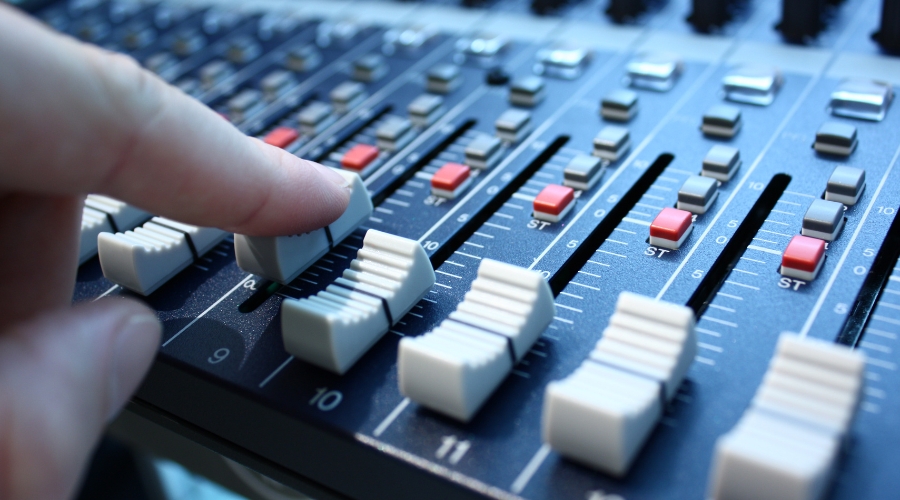

1.2. Kết nối mixer với các thiết bị khác

Tín hiệu từ Bàn mixer sau khi đã được xử lý sẽ được gửi đến các thiết bị khác như amplifier (amply), loa,… thông qua các dây kết nối. Trong đó, amplifier có chức năng tăng cường tín hiệu âm thanh trước khi gửi đến loa.

Tuy nhiên, tùy thuộc vào dàn âm thanh mà thiết bị sử dụng khác nhau mà số lượng các thiết bị có thể ít hoặc nhiều. Càng nhiều thiết bị thì sơ đồ kết nối dàn âm thanh là càng phức tạp hơn.

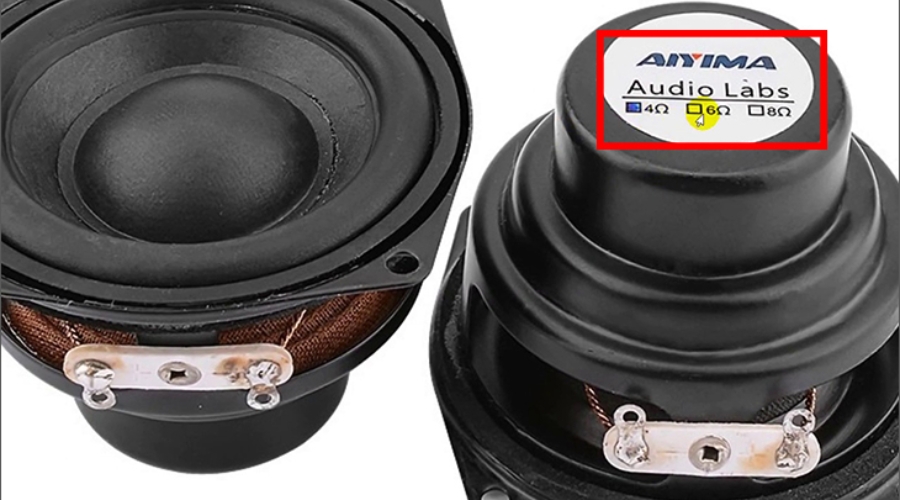

1.3. Cân nhắc trở kháng

Có rất nhiều yếu tố cần cân nhắc khi thiết kế một sơ đồ kết nối, trong đó trở kháng là một trong những yếu tố quan trọng.

Mỗi thiết bị âm thanh đều sẽ có trở kháng riêng biệt. Do đó, việc kết nối giữa chúng cần phải cân nhắc kỹ lưỡng đến trở kháng để đảm bảo cho tín hiệu âm thanh không bị méo mó, không tròn.

1.4. Các thiết bị hỗ trợ khác trong dàn âm thanh sân khấu

Ngoài ra, các thiết bị hỗ trợ khác như equalizer, vang số (để chỉnh sửa âm thanh), crossover (để phân chia tín hiệu âm thanh đến các loa sân khấu),…

Cũng cần được kết nối đúng cách để đảm bảo không gây ra những trục trặc đáng tiếc cho dàn âm thanh của bạn.

1.5. Cấu trúc hệ thống

Để thiết kế một sơ đồ kết nối chuẩn, cần phải cân nhắc đến nhiều yếu tố, bao gồm cấu trúc hệ thống. Dàn âm thanh cần được bố trí hợp lý, đảm bảo các thiết bị không quá gần hoặc xa nhau, tránh gây ra nhiễu.

Vì có khá nhiều thiết bị kết nối nên bạn hãy chú ý đến dàn dây kết nối, các đầu vào và đầu ra của thiết bị một cách cẩn thận, tỉ mỉ để dễ quản lý, tránh gây rối hoặc hỏng hóc thiết bị trong quá trình vận hành.

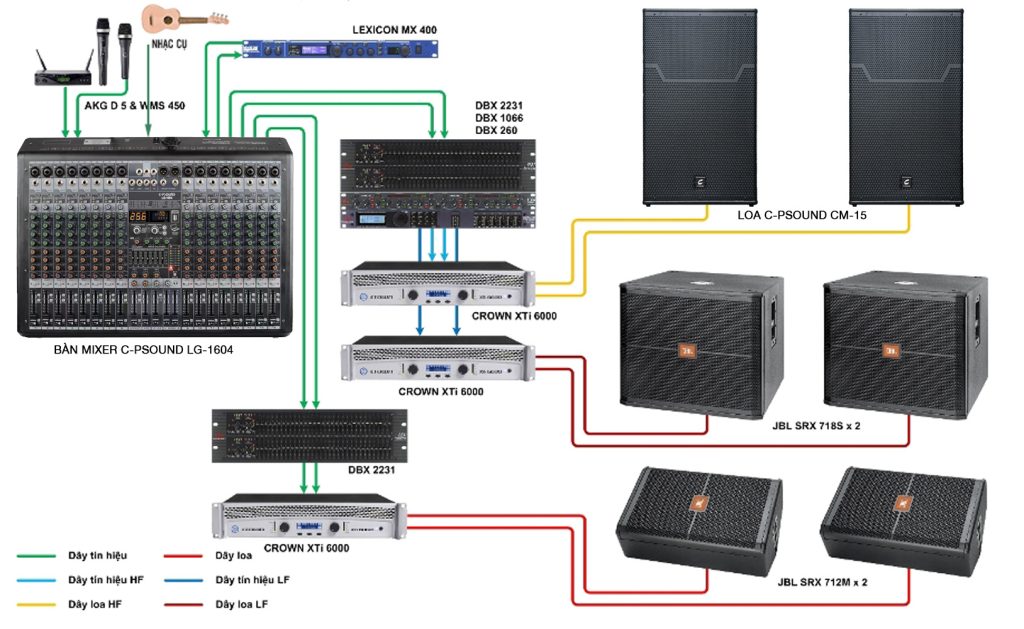

2. Bản vẽ chi tiết sơ đồ kết nối dàn âm thanh sân khấu

3. Một số lưu ý khi kết nối dàn âm thanh sân khấu

Để có một sơ đồ kết nối dàn âm thanh sân khấu chuẩn, bạn cần lưu ý một số vấn đề sau:

• Luôn sử dụng cáp âm thanh và cáp loa chất lượng cao để truyền tín hiệu âm thanh một cách chính xác và không gây nhiễu, nhất là khi bạn sử dụng loa line array.
• Xác định được những thông số kỹ thuật của sản phẩm trong dàn âm thanh như công suất, trở kháng,… để không bị hiện tượng quá tải hay cháy chập khi ghép nối.
• Cách bố trí loa sẽ ảnh hưởng trực tiếp đến sự truyền tải, bao phủ âm thanh, đặc biệt với sự kiện tổ chức ngoài trời, không gian rộng mở thì cường độ sóng âm tạo ra kém hơn. Do đó, bạn nên chọn loa phù hợp với diện tích của khu vực tổ chức sự kiện đó.
• Sắp xếp hệ thống loa trên sân khấu sao cho các loa được đặt ở vị trí có độ phân tán đồng đều và không tạo ra hiệu ứng phản xạ. Loa trên sân khấu cần phân bố xoắn ốc đối xứng để đảm bảo độ cân đối.
• Cục đẩy phải có công suất lớn hơn công suất trung bình của dàn loa thì âm thanh mới đạt hiệu quả tốt mà con số mà thường chênh lệch 50 – 100W.
